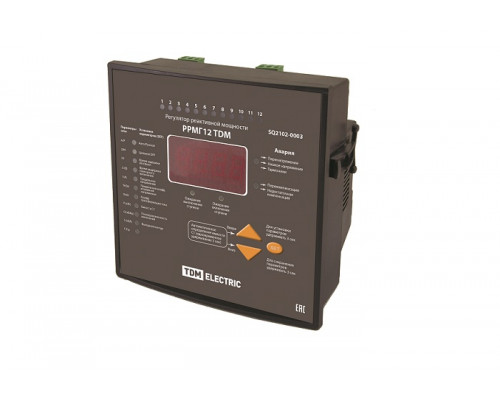

Регулятор РРМГ-12 (с защитой от гармоник) TDM SQ2102-0002

Назначение

• Удержание заданного параметра коэффи¬циента мощности.
• Индикация и контроль па¬раметров сети.
• Обеспечение оптимальной работы конденсаторов в тяжелых режимах эксплуатации, в том числе в режимах перенапряжения и при наличии гармонических состав¬ляющих.

Применение

• В систе¬мах автоматического регулирования компенсации реактивной мощности в трехфазных сетях 0,4 кВ с симметричной, не быстроменяющейся нагрузкой, как с наличием гармониче¬ских составляющих, так и без них.

Принцип работы:

• Регулятор реактивной мощности РРМГ-12, применяемый в установках компенсации реактивной мощности (УКРМ), оснащен измерительными контурами тока и напряжения. После цифровой обработки измеренных величин с высокой точностью определяются значения коэффициента мощности, и, путем подключения или отключения необходимого числа батарей (ступеней) конденсаторов, осуществляется регулирование реактивной мощности.
• Регулятор рассчитывает необходимые включения и отключения ступеней согласно различным алгоритмам:
  • задержки на включение/отключение,
  • задержки на повторное включение,
  • предотвращения резонансных явлений,
  • внешней последовательности.
• Регулятор обеспечивает следующие виды защит конденсаторов (ступеней):
  • защита от гармонического искажения напряжения,
  • защита от перенапряжения,
  • защита от частых переключений,
  • защита от мгновенных двойных включений.

Преимущества

• 12 типов выходных последовательностей.
• 12 ступеней выходных контуров.
• Отображение коэффициентов нелинейного искажения напряжения и тока.
• Отображение полного коэффициента мощности сети PF *
• Отображения основного коэффициента мощности сети DPF **
• Высокая точность измерений, 4-х разрядный дисплей.
• Удобный в эксплуатации простой интерфейс.
• Ручной и автоматический режим работы.
• Автоматический режим расчета емкости С1.
• Настройки сохраняются при пропадании напряжения.

*Полный коэффициент мощ¬ности сети, принятые обозначения: PF, Power Factor, cos(Φ), в сетях без гармонического искажения равно cos(φ).
**Основной коэффициента мощно¬сти сети, принятые обозначения: DPF, Displacement Power Factor, cos(φ).
коэффициенты связаны между собой: cos(Φ)=cos(φ)х cos(ψ), где cos(ψ) – коэффициент нелинейных искажений сети (КНИ, distortion power factor).
