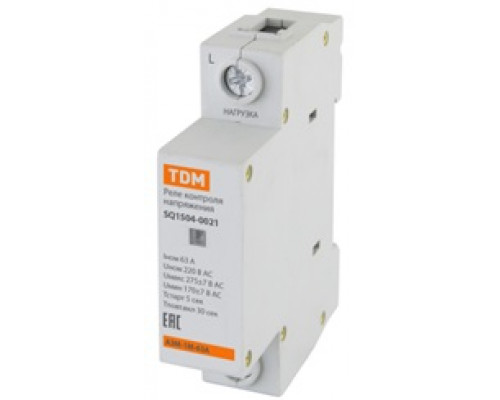

Реле контроля напряжения 1ф серии АЗМ-1М 1-модуль 63А-230В TDM SQ1504-0021

Назначение

Для контроля уровня напряжения в однофазных сетях переменного тока 220 В 50 Гц и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения

Применение

• Защита однофазного электрооборудования от повышенного и пониженного напряжения сети

Материалы

• Корпус изготовлен из негорючего самозатухающего пластика.

Преимущества

• Реле АЗМ нового типа 2019 года выпуска имеют уменьшенные размеры (2 модуля – 36 мм) по сравнению со старой версией АЗМ – 3 модуля.
• Самое доступное однофазное реле контроля напряжения на рынке.
• АЗМ-LED - прямое подключение нагрузки до 63А.
• АЗМ-LED - имеет дисплей, отображающий текущее напряжение сети.
• Реле АЗМ-1М имеет ширину в 1 модуль – 18 мм: самые компактные размеры на рынке, позволяющие экономить место в щитке.

Конструкция

• Реле устанавливается на DIN-рейку шириной 35 мм.
• Реле не имеет регулировок, все параметры предустановленные.
• Реле АЗМ имеет один индикатор, светящийся зеленым цветом при нормальном напряжении сети и красным при повышенном/пониженном напряжении сети.
• Реле АЗМ-LED имеет 3 индикатора работы: первый горит при нормальном напряжении сети, второй загорается при повышении напряжения сети, третий – при падении напряжения сети.
• Питающее напряжение реле подключается к верхним контактам, нагрузка – к нижним.
• При первом включении реле в сеть нагрузка подключается с задержкой согласно времени «время старта/повторного включения», которое составляет для АЗМ – 1-2 минуты, для АЗМ-LED - 25±5 секунд.
