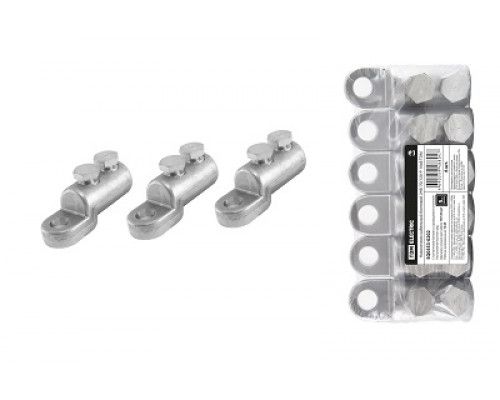

Наконечник болтовой 2НБ-70/120-Р-10кВ TDM ЦЕ-00007189 SQ0553-0202

Назначение

• Для оконцевания медных и алюминиевых жил кабелей и проводов.

Применение

• Для присоединения кабелей и проводов к шинам и выводам электротехнических устройств;
• Для кабелей напряжением до 10 кВ.

Материал

• Специальный алюминиевый сплав с низкой коррозионной активностью.

Преимущества

• Позволяют оконцевать жилы кабелей любого типа:
  • Алюминиевые и медные;
  • Круглые и секторные;
  • С многопроволочными и моно жилами.
• Каждый типоразмер рассчитан на диапазон сечений кабельных жил.
• Рядное расположение болтов обеспечивает механическую прочность контактного соединения жилы кабеля в корпусе соединителя. Имеет преимущество перед V-образным расположением болтов при применении с кабелем с секторной моно жилой.
• Резьбовая накатка на внутренней поверхности отверстия для кабельной жилы увеличивает площадь контакта и механическую прочность соединения.
• Применение для крепления жилы контактных болтов со срывающимися головками упрощает монтаж соединителей.
• Контактные болты имеют проточки в местах срыва обеспечивающие нормированный момент срыва их головок, что обеспечивает оптимальные электрические и механические свойства контактного соединения.
• Отверстие для кабельной жилы смещено относительно центра цилиндрической части корпуса соединителя.
• На внутреннюю поверхность отверстия под жилу и коническую контактную поверхность болтов нанесена силиконовая смазка, предохраняющая контактную поверхность соединителя от воздействия окружающей среды при хранении и защищающая контактное соединение после монтажа.
